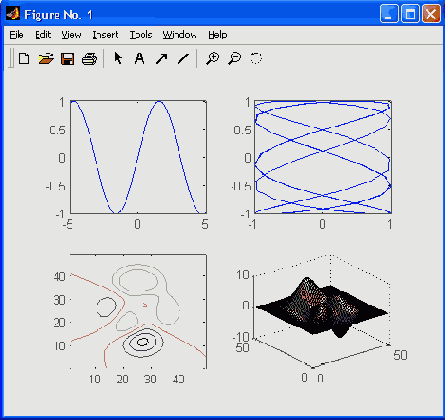

Четыре графика различного типа, размещенных в подокнах одного окна



Рис. 6.42. Четыре графика различного типа, размещенных в подокнах одного окна


Следующий пример иллюстрирует применение команды subplot:

» х=-5:0.1:5;

subplot(2.2.1).plot(x.sin(x))

subplot(2.2.2).plot(sin(5*x).cos(2*x+0.2))



subplot(2.2.3).contour(peaks)

subplot(2.2.4).surf(peaks)

В этом примере последовательно строятся четыре графика различного типа, размещаемых в разных подокнах (рис. 6.42).

Следует отметить, что для всех графиков возможна индивидуальная установка дополнительных объектов, например титульных надписей, надписей по осям и т. д.
