График параболоида с функциональной окраской ячеек

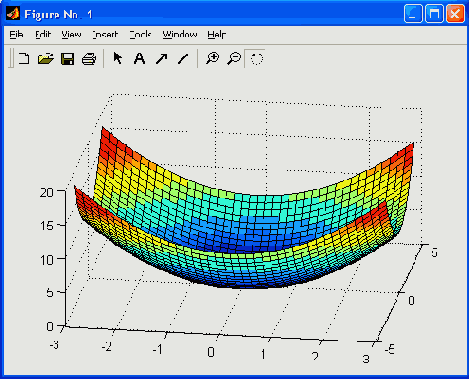

Рис. 6.25. График параболоида с функциональной окраской ячеек


Можно заметить, что благодаря функциональной окраске график поверхности гораздо более выразителен, чем при построениях без такой окраски, представленных ранее (причем даже в том случае, когда цветной график печатается в черно-белом виде).

В следующем примере используется функциональная окраска оттенками серого цвета с выводом шкалы цветовых оттенков:

» [X,Y]=meshgrid([-3:0.1:3]);

» Z=sin(X)./(X.^2+Y.^2+0.3);



» surf(X.Y.Z)

» colormap(gray)

» shading interp

» colorbar

В этом примере команда colormap(gray) задает окраску тонами серого цвета, а команда shading Interp обеспечивает устранение изображения сетки и задает интерполяцию для оттенков цвета объемной поверхности. На рис. 6.26 показан вид графика, построенного в этом примере.
